Config Store Bootstrap 详解

本文专述 Default / UniqueID 模式下 CPU 侧控制面 Bootstrap 的实现：TCP 建链、Config Store 键值协议、集合通信。不涉及 NPU / HYBM 对称堆。与 init_finalize.md 中 §3.2 Bootstrap 概要互补。

阅读建议：先读 init_finalize.md §3.2 了解模式选择与超时参数；本文从插件加载起展开 socket 与消息层细节。文中 PE 指参与 SHMEM 的单个进程（对应 my_pe / n_pes）；源码标识符如 rankId、mype 保持与代码一致。

一、概述

1.1 拓扑

Default / UID 模式加载 aclshmem_bootstrap_config_store.so，形成 以 PE 0 为中心的星型拓扑：

各 PE（含 PE 0）：均创建 TcpConfigStore 客户端，经 同一 API ConnectToPeerServer(serverIp_, serverPort_, …) 连向 handle->ipport 解析出的 serverIp:serverPort（与 PE 0 listener 地址相同）。AccConnReq.rankId 填 my_pe；非 PE 0 的 connect 重试上限来自 shm_init_timeout，PE 0 client 为固定 60 次（见 §五、§10.1）。
仅 PE 0 额外启动 listener：AccStoreServer 在 listenIp:listenPort 上 accept 入站 TCP，维护内存 KV 表。PE 0 的 client 目标地址与其 listener 相同（通常为本机 IP + 端口），并非另一套 connect 方式。

Bootstrap 完成后，g_boot_handle.barrier / allgather 由 SmemNetGroupEngine 在 KV 表上实现，供 init 阶段 exchange_slice、aclshmem_malloc 同序等控制面同步使用。与后续 HYBM 设备堆建链无关。

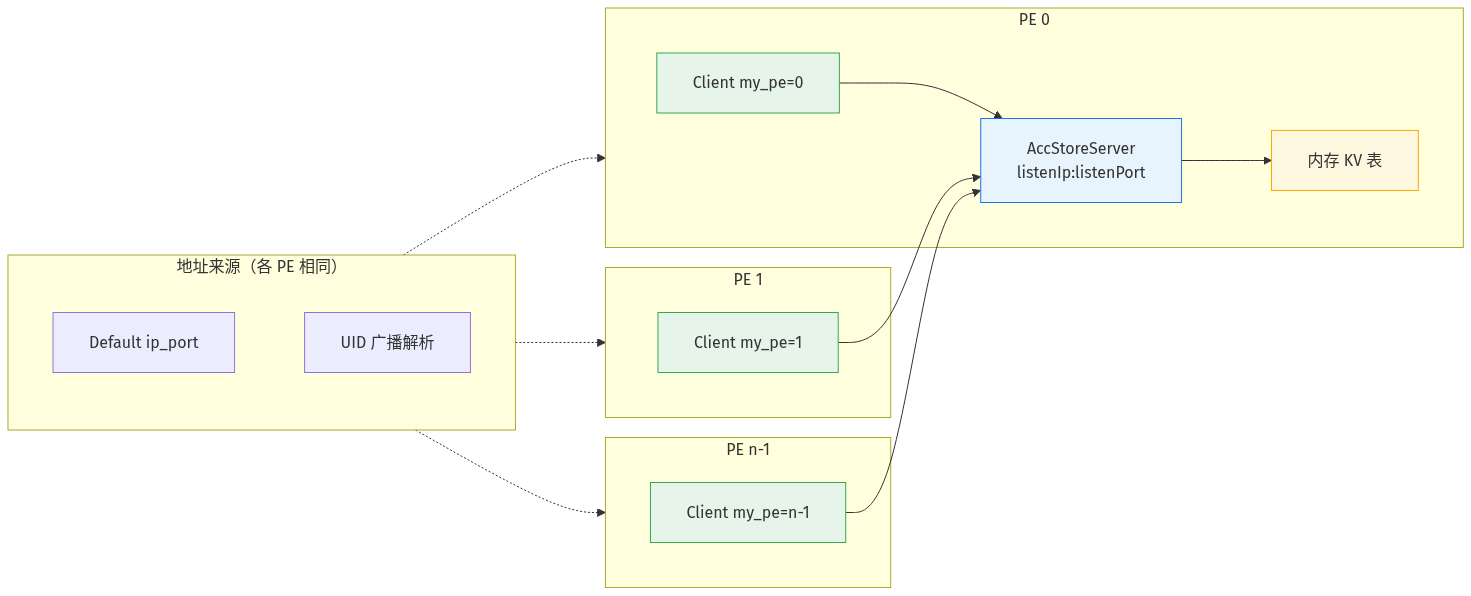

Config Store 星型拓扑

图 1：PE 0 监听 KV 服务；各 PE 的 client 均 connect 至同一 serverIp:serverPort（Default ip_port 或 UID 广播）。

二、入口与调用链

2.1 总调用链

aclshmemx_init_attr()
  └─ aclshmemi_bootstrap_init()                    [shmemi_bootstrap.cpp]
       ├─ 按 flags 选择插件、解析 ip_port / UID
       ├─ dlopen("aclshmem_bootstrap_config_store.so")
       └─ aclshmemi_bootstrap_plugin_init()        [shmemi_bootstrap_config_store.cpp]
            ├─ [UID 路径] 从 comm_args 构造 handle->ipport / sockFd / 超时
            ├─ config_store_set_tls_info / set_tls_key（L316-322）
            ├─ init_config_store() → TcpConfigStore::Startup
            ├─ init_group_engine() → SmemNetGroupEngine
            └─ 注册 barrier / allgather / finalize

aclshmemx_get_uniqueid 走 pre-init 路径：aclshmemi_bootstrap_pre_init → config_store_get_unique_id（L45），在正式 init 前由 PE 0 生成 UID。

2.2 `aclshmemi_bootstrap_init` 分支

模式	插件	`comm_args`	IP/端口来源
`ACLSHMEMX_INIT_WITH_UNIQUEID`	config_store	UID 结构体指针	plugin 从 UID 提取
`ACLSHMEMX_INIT_WITH_DEFAULT`	config_store	UID 或 nullptr	合法 `attr->ip_port` 优先，否则 UID fallback
`ACLSHMEMX_INIT_WITH_MPI`	bootstrap_mpi	`MPI_Comm*`	不走 Config Store

Default 分支（shmemi_bootstrap.cpp L280–304）：

is_valid_ip_port_url(attr->ip_port) 为真 → use_attr_ipport=true，拷贝 ip_port、sockFd、shm_init_timeout、control_operation_timeout。
否则 is_uid_args_valid(comm_args) → UID fallback（use_attr_ipport=false）。
否则返回 ACLSHMEM_INVALID_PARAM。

is_valid_ip_port_url 要求 URL 为 tcp://host:port 或 tcp6://[host]:port，端口 > 1024，host 为合法 IP 或 hostname。

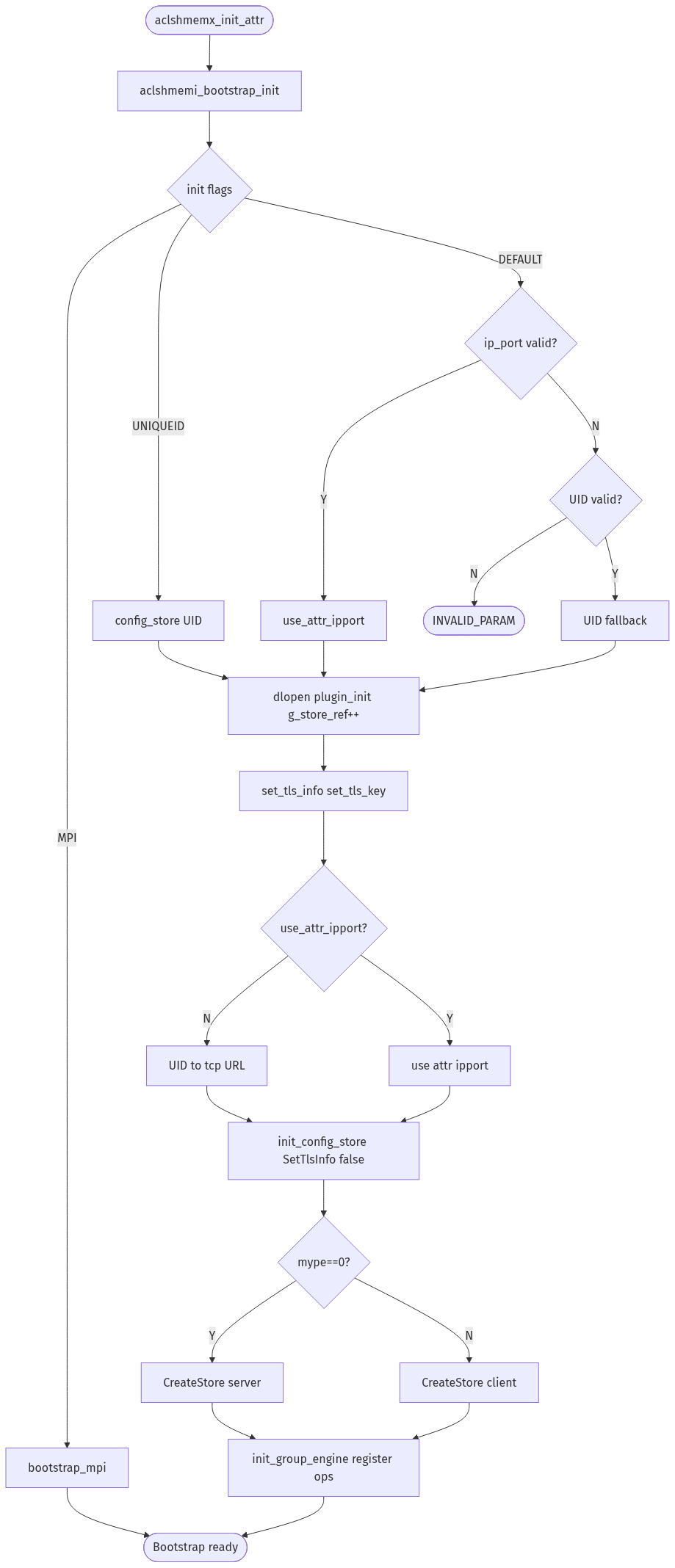

插件加载与 init_config_store 流程

图 2：aclshmemi_bootstrap_init 模式分支 → plugin_init（含 TLS 配置）→ init_config_store / init_group_engine。MPI 模式不进入 config_store 路径。

三、IP 与端口解析

3.1 路径 A：`use_attr_ipport == true`（Default + 合法 ip_port）

字段	来源	用途
`handle->ipport`	`attr->ip_port`	解析为监听/连接地址
`handle->sockFd`	`attr->option_attr.sockFd`	PE 0 预绑定 listen fd（-1 表示由库 bind）
`handle->timeOut`	`attr->option_attr.shm_init_timeout`	非 PE 0 建链：`ConnectToPeerServer` 最大重试次数（见 §10.1）
`handle->timeControlOut`	`attr->option_attr.control_operation_timeout`	barrier/allgather 超时（秒）

多 instance：instance_id != 0 且 ip_port 非空、模板端口为 0 时，在 aclshmemi_instance_ctx_create（shmem_init.cpp）中调用 aclshmemi_instance_port_selection，按 SHMEM_INSTANCE_PORT_RANGE 替换端口；纯 UID（ip_port 为空且 comm_args 有效）跳过该步骤。

3.2 路径 B：UID / Default→UID（`use_attr_ipport == false`）

plugin_init（L280–314）从 comm_args 读取 aclshmemi_bootstrap_uid_state_t：

IPv4 → tcp://{ip}:{port}
IPv6 → tcp6://[{ip}]:{port}
handle->sockFd = uid_args->inner_sockFd
handle->timeOut = handle->timeControlOut = DEFAULT_TIMEOUT（120）。timeControlOut 为控制面超时（秒）；timeOut 在 Config Store 中同样按 connect 重试次数 使用（见 §10.1）

写入 handle->ipport 后，所有 PE 的 serverIp_/serverPort_ 均指向 PE 0 公布的同一地址。

3.3 PE 0 生成 UID（`config_store_get_unique_id`）

环境变量	行为
`SHMEM_UID_SESSION_ID`	解析固定 `host:port` → `aclshmemi_using_env_port` 绑定该端口，得到 `inner_sockFd`
（未设置）	`SHMEM_UID_SOCK_IFNAME` 指定网卡（未设置则自动选网卡）→ `aclshmemi_get_ip_from_ifa` 取 IP → `aclshmemi_get_port_magic` 在 [1024,65536) 随机选可用端口并 bind，得到 `inner_sockFd`

aclshmemi_set_ip_info（store_net_utils.h）填充 aclshmemx_uniqueid_t 内 addr 与 inner_sockFd。PE 0 调用 aclshmemx_get_uniqueid 后须将 完整 UID 字节广播 给各 PE，各 PE 再 aclshmemx_set_attr_uniqueid_args。

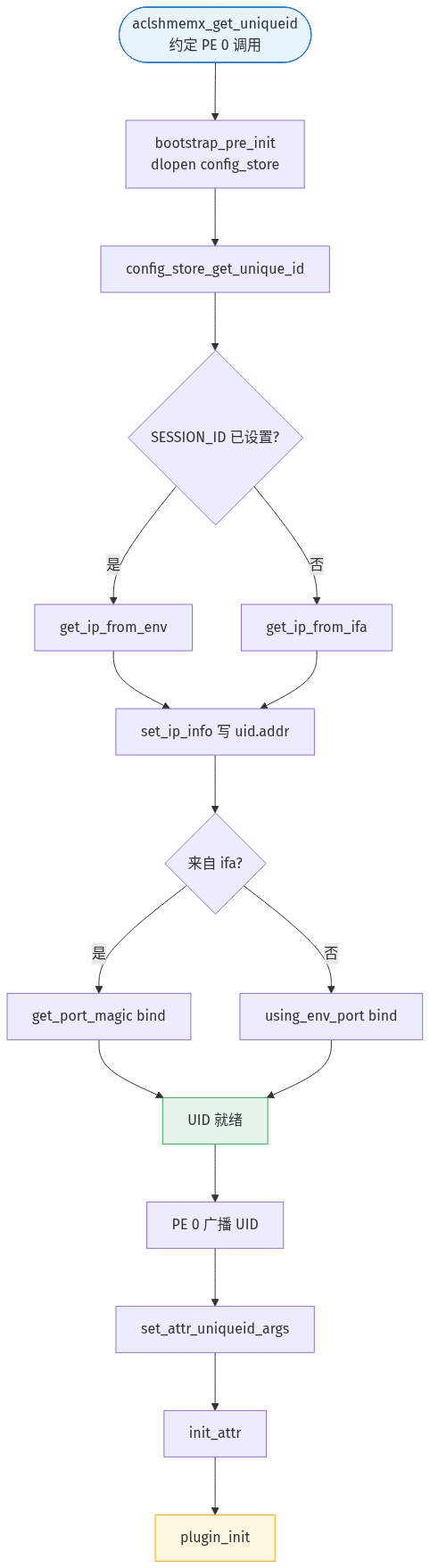

get_uniqueid 流程

图 6：aclshmemx_get_uniqueid pre-init 路径、IP/端口绑定与后续 init 衔接。库不负责 UID 广播。

3.4 URL 解析（建 Store 前）

init_config_store 调用 UrlExtraction::ExtractIpPortFromUrl（store_net_common.cpp），从 handle->ipport 得到：

option.ip：监听/连接 IP（hostname 会解析，不 fallback 到 0.0.0.0）
option.port：端口号（须 > 1024）

四、分层架构

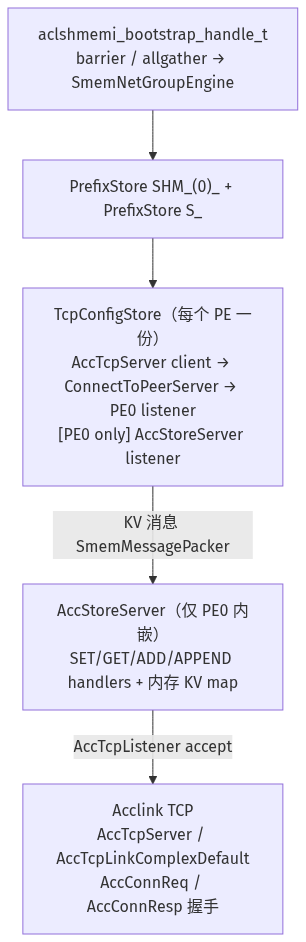

Config Store 分层架构

图 7：自 aclshmemi_bootstrap_handle_t 至 Acclink TCP 的分层；KV 集合通信经 PrefixStore 前缀键实现，PE 0 额外嵌入 AccStoreServer listener。

组件	文件	职责
`StoreFactory`	`store_factory.cpp`	`CreateStore` / `DestroyStore` / TLS 全局配置
`TcpConfigStore`	`store_tcp_config.cpp`	各 PE 的 Store 客户端；PE 0 额外嵌入 Server
`AccStoreServer`	`store_tcp_config_server.cpp`	PE 0 KV 服务与消息分发
`AccTcpServer`	`acc_tcp_server_default.cpp`	传输层（命名易混：client/server 均用此类）
`AccTcpListener`	`acc_tcp_listener.cpp`	PE 0 accept 与连接级握手
`SmemNetGroupEngine`	`store_net_group_engine.cpp`	基于 KV 的 barrier / allgather

图 1（拓扑）与本图各组件对应关系见上表；PE 0 同时持有 listener 与 client 两条 TCP 路径，client 与其余 PE 使用相同 ConnectToPeerServer 入口。

五、建 Store：`init_config_store`

// shmemi_bootstrap_config_store.cpp:230-235
if (handle->mype == 0)
    CreateStore(ip, port, isServer=true, rankId=0, connMaxRetry=-1, sockFd);
else
    CreateStore(ip, port, isServer=false, rankId=mype, connMaxRetry=timeOut);

参数	PE 0（`my_pe==0`）	非 PE 0
`isServer`	`true`（嵌入 `AccStoreServer`）	`false`
`ConnectToPeerServer`	有（与其余 PE 相同 API/目标地址）	有
`connMaxRetry`	`-1` → 内部 60	`handle->timeOut`
`connReq.rankId`	`0`	`mype`
`sockFd`	预绑定 listen fd 或 -1	未使用（传 -1）

六、Socket 绑定与连接（核心）

6.1 PE 0：监听 socket 绑定什么

AccStoreServer::AccServerStart（store_tcp_config_server.cpp:33-41）设置：

listenIp   = 从 URL 解析的 option.ip
listenPort = 从 URL 解析的 option.port
enableListener = true
sockFd     = handle->sockFd（预绑定 fd，或 -1）

AccTcpListener::Start（acc_tcp_listener.cpp:110）：

条件	行为
`listenFd_ > 0`（预绑定）	跳过 bind，在已有 fd 上 `listen(backlog=200)`
`listenFd_ <= 0`	`socket` → `SO_REUSEADDR` → `bind(listenIp, listenPort)` → `listen(200)`

预绑定 fd 来源：

Default：attr->option_attr.sockFd（用户已 bind 的监听 socket）
UID：PE 0 get_uniqueid 时 inner_sockFd（aclshmemi_get_port_magic 或 aclshmemi_using_env_port 产生）

监听地址为 URL 中的 具体 IP/hostname，不会自动绑定 INADDR_ANY。

6.2 各 PE 客户端 connect（统一路径）

TcpConfigStore::Startup（store_tcp_config.cpp:152-203）在 所有 PE 上执行相同 client 建链（PE 0 在 AccStoreServer::Startup 之后同样调用）：

ConnectToPeerServer(serverIp_, serverPort_, connReq, retryMaxTimes, accClientLink_)
connReq.rankId = rankId_   // PE 0 为 0，其余为 mype

serverIp_ / serverPort_：各 PE 相同，均来自 handle->ipport 解析，与 PE 0 listenIp:listenPort 一致。
PE 0 client 连向同一 serverIp:serverPort（通常即本机 listener 地址）；非 PE 0 连向 UID 广播或 Default 中的 PE 0 地址——connect 实现与参数结构无差别，仅 rankId 与 retryMaxTimes 不同。

ConnectToPeerServer（acc_tcp_server_default.cpp:532）：

CreateSocket(peerIp) → IPv4/IPv6/hostname 解析。
TCP_NODELAY、TCP_SYNCNT=1（快速 connect 探测）。
循环 connect()，失败则 sleep(1)，最多 maxRetryTimes 次。
成功后 SO_RCVTIMEO = ACC_LINK_RECV_TIMEOUT（1800s），进入 Handshake。

6.3 连接建立后的两条 socket 路径

路径 1 — 业务 KV（所有 PE）

TcpConfigStore::SendMessageBlocked
  → accClientLink_->NonBlockSend(seqNo, SmemMessage body)
  → PE 0 AccStoreServer::ReceiveMessageHandler
  → SET/GET/ADD/... Handler
  → 响应经 ReceiveResponseHandler 唤醒客户端

路径 2 — 新 PE 接入时的连接级握手（listener accept）

AccTcpListener accept 新 TCP fd
  → ProcessNewConnection：recv(AccConnReq)
  → （可选）TLS accept
  → HandleNewConnection：校验 magic/version → Initialize link → newLinkHandle_（AccStoreServer 为 LinkConnectedHandler，仅日志）
  → 将 link 加入 worker epoll
  → send(AccConnResp{result=0})

注意：KV 业务走 已建立的 accClientLink_；accept 线程上的 AccConnReq 用于 Acclink 内部对新入站连接的登记，与 Config Store 消息帧无关。

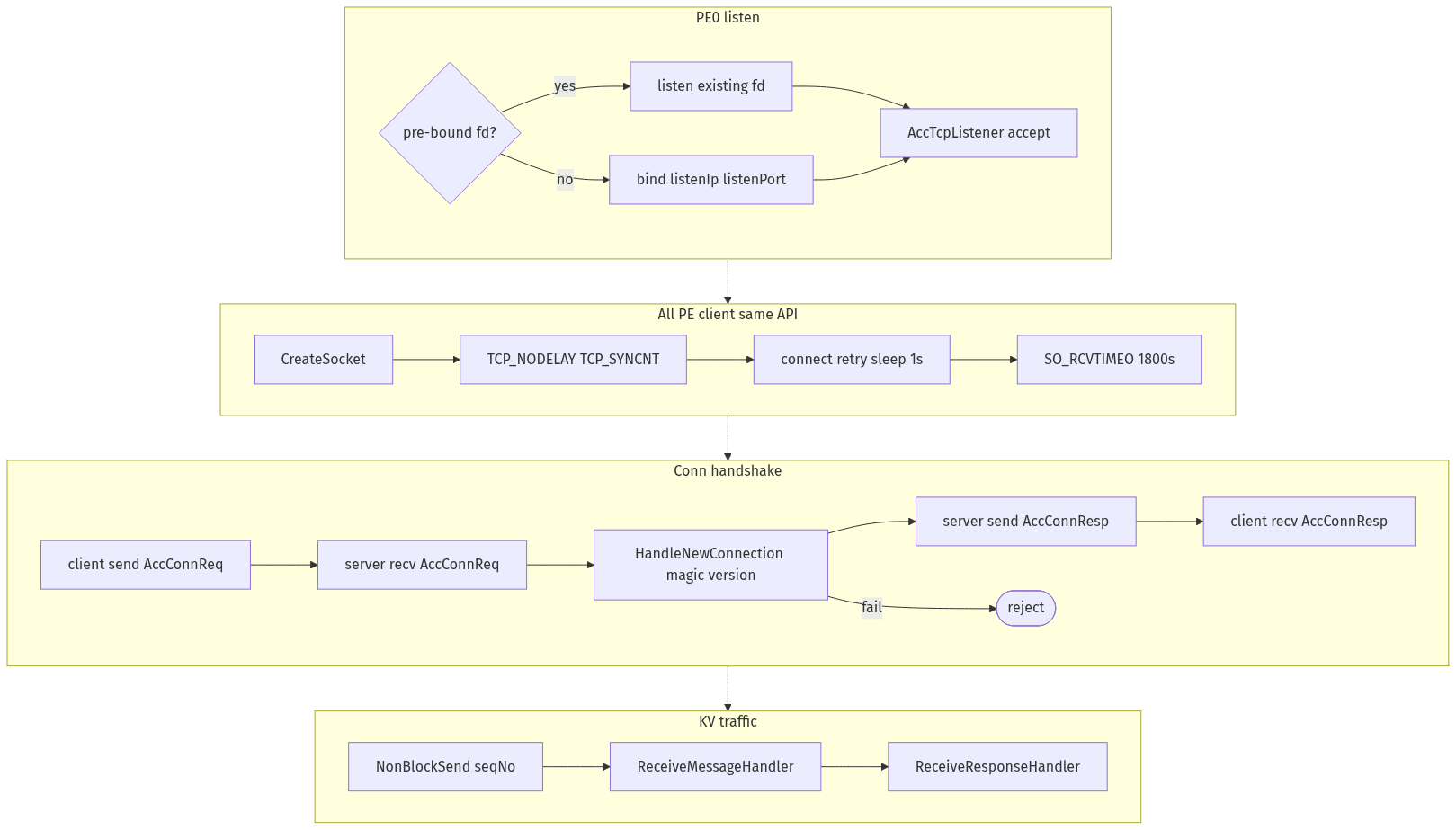

Socket 绑定、连接与握手

图 3：PE 0 监听；各 PE 经同一 connect API 建链；client/server 分列展示连接级握手；KV 业务独立于此。

七、Acclink TCP 握手

连接级握手在 AccConnReq / AccConnResp 上完成；Config Store 建链时在请求中携带 rankId（即 my_pe，store_tcp_config.cpp:201-202）。

7.1 客户端（主动 connect 侧，`Handshake`）

send(AccConnReq) 整结构。
（可选）TLS：CreateSSLLink。
BlockRecv(AccConnResp)，要求 result == ACC_OK。

7.2 服务端（accept 侧，`ProcessNewConnection` → `HandleNewConnection`）

AccTcpListener::ProcessNewConnection（acc_tcp_listener.cpp:300）recv(AccConnReq)，长度须等于 sizeof(AccConnReq)，否则关闭 fd。
（可选）TLS：AccTcpSslHelper::NewSslLink。
调用 HandleNewConnection（acc_tcp_server_default.cpp:361）：
- magic / version 校验（L364-372）：不匹配则拒绝；
- Initialize link，调用 newLinkHandle_（Config Store 上注册为 AccStoreServer::LinkConnectedHandler，L170-174，仅打日志）；
- EnableNoBlocking，worker->AddLink 加入 epoll。
ProcessNewConnection 发送 AccConnResp{result=0}（L345-347）。

八、Config Store 消息协议

8.1 帧格式（`SmemMessagePacker`）

线上布局（store_message_packer.cpp:18-47）：

[totalSize: u64]
[userDef:   i64]     ← GET 阻塞等待超时(ms)；其他操作常为 0
[mt:        i16]     ← MessageType
[keyCount:  u64]
  重复 keyCount 次: [keyLen: u64][key bytes]
[valueCount: u64]
  重复 valueCount 次: [valueLen: u64][value bytes]

Unpack 校验（L69-119）：

buffer 长度须 Full()（≥ header 且 ≥ totalSize）。
mt 须满足 SET ≤ mt ≤ INVALID_MSG（store_message_packer.cpp:83；合法业务类型为 SET…CAS）。
keyCount ≤ 10，每 key ≤ 2048 字节（server）；client 侧 key 上限 1024。
valueCount ≤ 10，每 value ≤ 64MB。
解析后 totalSize == 实际消费长度，否则失败。

8.2 消息类型与语义

类型	Client 请求	Server 校验与行为
SET	1 key + 1 value	写入/覆盖 KV；若 key 上有 GET 等待者则唤醒
GET	1 key，无 value；`userDef`=超时 ms	有值立即返回；无值则阻塞至 SET 或超时（timer 线程）
ADD	1 key + 增量（十进制字符串）	原子加；key 不存在则创建
REMOVE	1 key	删除；不存在返回 `NOT_EXIST`
APPEND	1 key + 字节块	追加；返回新总长度
CAS	1 key + expect + new	比较交换

非法类型、key/value 个数、长度 → INVALID_MESSAGE（-400）或 INVALID_KEY（-401）。

8.3 客户端发送与响应匹配

TcpConfigStore::SendMessageBlocked（L484-512）：

分配单调递增 seqNo。
注册 ClientWaitContext 到 msgClientContext_[seqNo]。
accClientLink_->NonBlockSend(0, seqNo, dataBuf, nullptr)。
阻塞等待 ReceiveResponseHandler 按 相同 seqNo 唤醒，返回 AccTcpRequestContext。
调用方（如 Set/Get）对 response body 做 Unpack，读取 Header().result 与 payload。

链路断开时 LinkBrokenHandler 唤醒所有 pending 请求为失败。

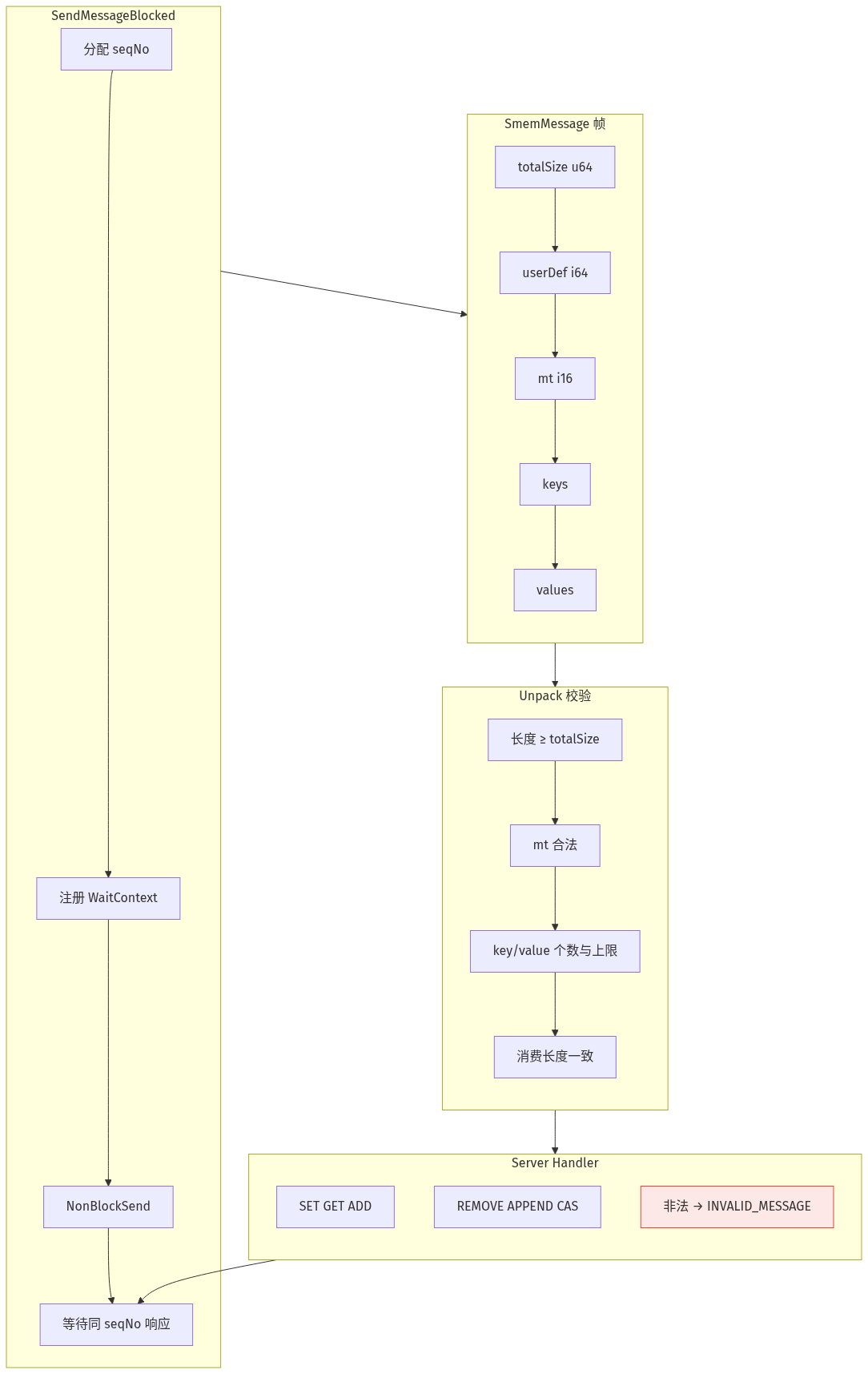

KV 消息帧与 SendMessageBlocked

图 4：SmemMessagePacker 线上布局、Unpack 边界校验，以及客户端按 seqNo 匹配响应的流程。

九、SmemNetGroupEngine：barrier 与 allgather

9.1 键名前缀

init_group_engine:
  PrefixStore(store, "SHM_(0)_")        // DEFAULT_ID = 0

SmemNetGroupEngine::Create:
  PrefixStore(store, "S_")               // 静态组（bootstrap：option.dynamic=false）

// option.dynamic=true 时使用 "D_" 前缀（动态组 Join/Leave，非 Bootstrap 路径）

完整 key 示例：SHM_(0)_S_{groupVersion}_{sn}_BA。

9.2 GroupBarrier（`store_net_group_engine.cpp:80`）

对序号 idx = "{groupVersion}_{barrierGroupSn_}"：

ADD idx_BA → 返回值 val（当前到达 PE 数）。
若 val == rankSize（n_pes）：最后到达的 PE SET idx_BW = "ok"。
全体 GET idx_BW，超时 option_.timeoutMs（来自 control_operation_timeout * 1000）。
读到的值须等于 "ok"。
val == 1 且 barrierGroupSn_ > REMOVE_INTERVAL（2）时，首个到达 PE 周期性 REMOVE 两轮前的 {idx}_BA / {idx}_BW key。

npes == 1 时 bootstrap barrier 直接返回（config_store_bootstrap_barrier L191-194）。

9.3 GroupAllGather（L207 起）

构造 {my_pe: u32}{payload}（线上字段名 rankId），对 idx_GA 做 APPEND，返回累计字节数 val。
当 val == sendSize * rankSize，最后到达 PE SET idx_GW = "ok"。
全体 GET idx_GW 等待完成，再 GET idx_GA 取全量 blob。
按 embedded rankId（PE 编号）排序，拷贝到 recvBuf（每 PE 一段 sendSize）。
val == input.size() 且 allGatherGroupSn_ > REMOVE_INTERVAL（2）时，首个完成 APPEND 的 PE 清理两轮前的 {idx}_GA / {idx}_GW key（store_net_group_engine.cpp:231）。

Bootstrap 包装：config_store_bootstrap_allgather 要求 recv 缓冲区 ≥ len * npes。

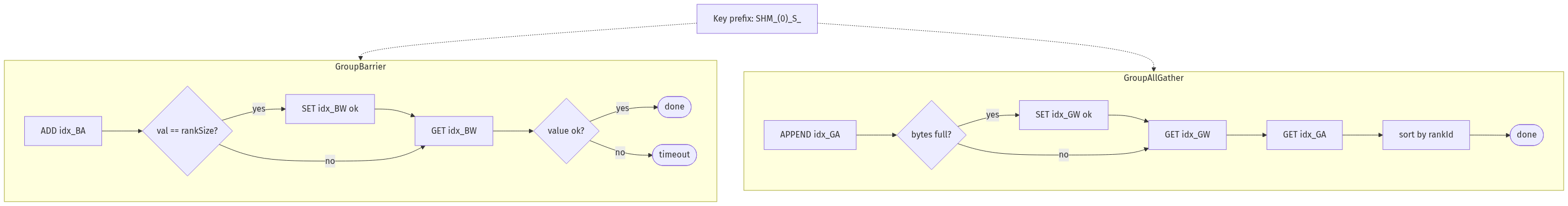

barrier / allgather KV 协议

图 5：键前缀 SHM_(0)_S_；SmemNetGroupEngine 在 KV 上实现的 barrier（ADD/SET/GET）与 allgather（APPEND/SET/GET/排序）协议。

十、超时、TLS 与多 instance

10.1 超时汇总

shm_init_timeout 命名与实现

对外字段名及 shmem_host_def.h 中 DEFAULT_TIMEOUT 注释均表述为 init 超时（秒）。在 Config Store 建链路径上，该值 不做秒→次数换算，而是原样传递：

option_attr.shm_init_timeout
  → g_boot_handle.timeOut                    [shmemi_bootstrap.cpp:289]
  → CreateStore(..., connMaxRetry)           [shmemi_bootstrap_config_store.cpp:234]
  → TcpConfigStore::Startup(reconnectRetryTimes)
  → ConnectToPeerServer(..., maxRetryTimes)  [acc_tcp_server_default.cpp:556]

ConnectToPeerServer 在 timesRetried < maxRetryTimes 循环内调用 connect()，失败则 sleep(1) 后重试。因此数值 N 表示最多 N 次 connect 尝试，最坏情况下约 N 秒 建链窗口（默认 120 与「120 秒超时」在数值上相近），但实现上是 重试次数上限，不是按 wall-clock 计时的超时器。

配置	典型值	作用	实现语义
`shm_init_timeout`	默认 120（API 按秒命名）	非 PE 0 连 PE 0 listener	重试次数 → `maxRetryTimes`
PE 0 client 建链	固定 60 次	与同 API，连本机 `serverIp:serverPort`	`connMaxRetry=-1` → `CONNECT_RETRY_MAX_TIMES`
`control_operation_timeout`	用户 attr（秒）	barrier/allgather	`SmemGroupOption.timeoutMs = ×1000`
UID 路径 `timeOut`	`DEFAULT_TIMEOUT`（120）	非 PE 0 建链	重试次数（与 `timeControlOut` 秒数语义不同）
`ACC_LINK_RECV_TIMEOUT`	1800s	握手完成后 socket `SO_RCVTIMEO`	秒
GET 阻塞	请求内 `userDef` ms	Server 侧等待 key 出现的上限	毫秒

10.2 TLS

init 前：aclshmemx_set_conf_store_tls / aclshmemx_set_config_store_tls_key 写入 g_boot_handle（shmem_init.cpp:681 / 696）。
plugin_init 在调用 init_config_store 之前，根据 handle 调用 config_store_set_tls_info、config_store_bootstrap_set_tls_key（shmemi_bootstrap_config_store.cpp:316-322），写入 StoreFactory。
init_config_store 入口随即 SetTlsInfo(false, nullptr, 0)（L225），将 StoreFactory::enableTls 置为 false；CreateStore → InitTlsOption（store_factory.cpp:210-217）按此时 enableTls 与已缓存的 TLS 字段初始化 tlsOption_。
启用 TLS 时 listener 与 client 在 AccStoreServer::AccServerStart / TcpConfigStore::AccClientStart 中按 tlsOption.enableTls 加载 OpenSSL 动态库并 Start（AccTcpSslHelper）。

10.3 多 instance：`g_store_ref`

每次 plugin_init：g_store_ref++（L263）。
config_store_bootstrap_finalize：g_store_ref--；仅当减至 0 时 StoreFactory::DestroyStore()（TLS 清理线程）。
各 instance 独立 ConfigStoreState 与 TcpConfigStore；全局 Destroy 不负责停止其他 instance 的连接。

十一、Finalize

11.1 调用位置与 control barrier

各 PE 在 aclshmemi_finalize_impl 中，于对称堆 / entity / default stream 释放完成之后、aclshmemi_bootstrap_finalize() 之前，调用 aclshmemi_control_barrier_all()，在 Config Store 上做一次 GroupBarrier（与 init 收尾、malloc 后 barrier 相同路径：g_boot_handle.barrier → config_store_bootstrap_barrier → KV ADD/GET）。

语义：全体 n_pes 均须 已进入 finalize 并到达该 barrier，之后才允许任一 PE 执行 Bootstrap teardown。PE 0 不会在尚有 PE 未到达 barrier 时关闭 listener。

aclshmemi_finalize_impl()
  ├─ team / signal / memory_manager / heap / entity / stream …
  ├─ aclshmemi_control_barrier_all()     ← Finalize 控制面同步（Config Store GroupBarrier）
  └─ aclshmemi_bootstrap_finalize()
       └─ config_store_bootstrap_finalize()
            ├─ g_store_ref--
            ├─ [g_store_ref==0] StoreFactory::DestroyStore()   // 仅 TLS 清理线程
            ├─ group_engine_ = nullptr
            ├─ store_ = nullptr  → ~TcpConfigStore → Shutdown()
            └─ delete ConfigStoreState

阶段	跨 PE 同步	说明
heap / stream 释放	无	各 PE 本地顺序执行
`aclshmemi_control_barrier_all`	有	Config Store KV barrier；超时见 `control_operation_timeout`
`aclshmemi_bootstrap_finalize` 之后	无	各 PE 本地拆 Bootstrap 连接

npes == 1 时 bootstrap barrier 直接跳过（与 init 阶段相同）。Finalize 流程图见 init_finalize.md §4.2 与 images/initialization/shmem_finalize_flow.png。

11.2 本 PE 资源释放（`TcpConfigStore::Shutdown`）

Barrier 通过之后，各 PE 进入 config_store_bootstrap_finalize → ~TcpConfigStore → Shutdown()：

所有 PE（store_tcp_config.cpp:213-230）：

accClientLink_ = nullptr
accClient_->Stop() — 断开本 PE 到 PE 0 的 client TCP

仅 PE 0 额外（accServer_ != nullptr），在 client 停止之后立即（store_tcp_config.cpp:226-228）：
AccStoreServer::Shutdown → accTcpServer_->Stop()（acc_tcp_server_default.cpp:109）：
- 先 StopAndCleanListener（L117）→ join accept 线程 → SafeCloseFd(listenFd_)
- 再 StopAndCleanWorkers（L119）— teardown 仍连着的入站 TCP
- 再 StopAndCleanDelayCleanup（L121）
join GET 超时 timerThread_（store_tcp_config_server.cpp:130-136）
sockFd_ = -1

PE 0 在本地 Shutdown 内的顺序（与 AccTcpServerDefault::Stop 一致）：

① 关 PE 0 自己的 client（accClient_->Stop）
② AccStoreServer::Shutdown → 关 listener → 关 server worker → delay cleanup
③ join timerThread_

因 barrier 已保证 全体 PE 均到达 finalize 拆 Bootstrap 前同步点，不会出现「其他 PE 尚未进入 finalize、PE 0 已关 listener」；若某 PE 从未进入 finalize，其余 PE 会在 §11.1 的 barrier 处阻塞直至超时，不会执行 aclshmemi_bootstrap_finalize。

11.3 能否保证「所有 PE 都释放」

维度	行为
已进入 finalize 的 PE	barrier 通过后各自 `Shutdown`；PE 0 关闭 listener，各 PE 关闭 client
未进入 finalize 的 PE	已在 finalize 中的 PE 在 `GroupBarrier` 等待；超时后 finalize 失败，Bootstrap 不拆（barrier 失败则不应到达 `aclshmemi_bootstrap_finalize`）
对称性要求	仍须每个 PE 均调用 `aclshmem_finalize`；barrier 只同步「已进入 finalize 的集合」，不替代应用层启动 finalize
多 instance	每 instance 独立 `ConfigStoreState`；`g_store_ref` 归零时 `DestroyStore()` 仅 TLS 全局清理

结论：Finalize 阶段在拆 Bootstrap 前有一次 control barrier；PE 0 监听端口在 barrier 通过且本 PE 执行 Shutdown 时释放。

11.4 Barrier 未覆盖的场景

Finalize barrier 只保证：已进入 finalize 的全体 PE 在拆 Bootstrap 前对齐（§11.1）。以下仍须应用保证：

（1）device 在途工作

aclshmemi_control_barrier_all 是 CPU 控制面 KV 同步，不等 device kernel / stream。而 heap、entity 等在 barrier 之前已本地释放，若 device 仍有未完成 RMA，会在 finalize 过程中踩已释放资源。因此须在调用 aclshmem_finalize 前完成 stream / kernel 同步（与 init_finalize.md §1.5 一致）。

（2）对称调用与 barrier 轮次

aclshmem_malloc / aclshmem_free 每次返回前都会经 aclshmemi_control_barrier_all 走一轮 Config Store GroupBarrier（§9.2，barrierGroupSn_ 递增）；finalize 在 aclshmemi_bootstrap_finalize 前再调用一次同路径 barrier。各 PE 须 同序同大小参与 malloc/free，并对称调用 aclshmem_finalize。

若运行期 malloc/free 未对称参与，各 PE 会停在 不同轮次 的 control barrier 上（例如部分 PE 等在 malloc 触发的 {sn}_BA，其余 PE 已推进到更后的序号）。此时若有 PE 先进入 finalize，会在 finalize 那一轮 barrier 上等待全员到齐；尚未进入 finalize 或仍卡在更早 malloc barrier 的 PE 不会加入同一轮，表现为：

已进入 finalize 的 PE：堵在 aclshmemi_bootstrap_finalize 前的 control barrier；
仍在 malloc/free 路径上的 PE：堵在该次分配/释放对应的 control barrier；

两边 barrier 轮次错配，互相等不到，finalize 侧直至 control_operation_timeout 失败，不会执行 aclshmemi_bootstrap_finalize。对称 finalize 本身也是同一机制：任一 PE 未进入 finalize，其余 PE 同样无法在同一轮 barrier 到齐。

场景	后果
malloc/free 未对称，部分 PE 先 finalize	finalize 侧与 malloc 侧 barrier 轮次错配 → 分别堵在不同轮 barrier → finalize 超时，不执行 `bootstrap_finalize`
某 PE 未调用 `aclshmem_finalize`	已进入 finalize 的 PE 堵在 finalize 前 barrier → 超时 → 同上
全员 malloc/free 对齐且对称 finalize	finalize barrier 到齐 → 各 PE 执行 `aclshmemi_bootstrap_finalize`
device 已 sync	避免 heap 释放后仍有在途 RMA（§11.4（1））

建议：device 同步完成 → 各 PE 对称调用 aclshmem_finalize → 库内 barrier 对齐后再拆 Config Store。

十二、PE 0 与非 PE 0 端到端时序

共性（所有 PE）

解析相同 ipport（Default attr、UID 广播或 fallback）。
TcpConfigStore::Startup → ConnectToPeerServer(serverIp_, serverPort_, rankId=mype, …) → 握手 → accClientLink_。
init_group_engine → 参与 barrier/allgather。

仅 PE 0 额外步骤

CreateStore(isServer=true) → AccStoreServer::Startup：bind/listen 于 listenIp:listenPort（可在 client connect 之前完成，使 listener 就绪）。
client 连向与 listener 相同的 serverIp:serverPort；connMaxRetry 固定 60，与 shm_init_timeout 无关。
可选预绑定 sockFd 供 listener 复用。

非 PE 0

CreateStore(isServer=false)，无 listener。
ConnectToPeerServer 目标地址与 PE 0 client 相同；connMaxRetry = timeOut（来自 shm_init_timeout 或 UID 的 DEFAULT_TIMEOUT）。

Finalize（与 §十一对应）

本地资源释放（team / heap / entity / stream）。
aclshmemi_control_barrier_all — 全体 PE 在 Config Store 上对齐。
aclshmemi_bootstrap_finalize → 各 PE TcpConfigStore::Shutdown；PE 0 额外关 listener。

PE	barrier 通过后释放
所有 PE	client `accClientLink_`、`accClient_->Stop()`
PE 0 额外	`listenFd_` 关闭、accept/timer 线程、server worker

十三、源码索引

主题	路径	关键符号
Bootstrap 分支	`src/host/init/bootstrap/shmemi_bootstrap.cpp`	`aclshmemi_bootstrap_init` L262, `is_valid_ip_port_url` L195
插件入口	`src/host/bootstrap/shmemi_bootstrap_config_store.cpp`	`plugin_init` L260, `init_config_store` L214, `config_store_bootstrap_barrier` L177
UID 生成	同上	`config_store_get_unique_id` L45
IP/端口工具	`src/host/bootstrap/config_store/store_net_utils.h`	`aclshmemi_set_ip_info`, `aclshmemi_get_port_magic`
Store 客户端	`src/host/bootstrap/config_store/store_tcp_config.cpp`	`Startup` L152, `SendMessageBlocked` L484
KV 服务端	`src/host/bootstrap/config_store/store_tcp_config_server.cpp`	`ReceiveMessageHandler` L143, handlers L183+
消息编解码	`src/host/bootstrap/config_store/store_message_packer.cpp`	`Pack`/`Unpack`
集合通信	`src/host/bootstrap/config_store/store_net_group_engine.cpp`	`GroupBarrier` L80, `GroupAllGather` L207
TCP 连接	`src/host/bootstrap/config_store/acc_links/csrc/acc_tcp_server_default.cpp`	`ConnectToPeerServer` L532, `Handshake` L675
监听 accept	`src/host/bootstrap/config_store/acc_links/csrc/acc_tcp_listener.cpp`	`Start` L110, `ProcessNewConnection` L300
握手结构	`src/host/bootstrap/config_store/acc_links/include/acc_def.h`	`AccConnReq`, `AccConnResp`

十四、实现注意点

各 PE client 建链 API 相同；PE 0 额外持有 listener。PE 0 client 的 connMaxRetry 固定 60，非 PE 0 用 shm_init_timeout 传入的上限。
AccTcpServer 是传输引擎名，每个 PE 都有一个 client 实例；listener 仅 PE 0 的 AccStoreServer 持有。
连接级握手在 accept 路径校验 AccConnReq.magic / AccConnReq.version 与 AccTcpServerOptions 是否一致；不匹配则拒绝（与 init_finalize.md 中 connection_between_ranks.png “Check Magic” 步骤对应）。
UID 生成依赖 env/ifa 绑端口逻辑；magic 在 UID 生成时写入，全体 PE 须字节级一致。
hostname 监听/连接须能解析为具体地址，不会自动监听所有网卡。
