SHMEM 使用限制

  1. GM2GM的高阶 RMA 操作使用默认buffer，不支持并发操作，否则可能造成数据覆盖。若有并发需求，建议使用低阶接口。

  2. barrier接口当前必须在Mix Kernel（包含mmad和GM2UB/UB2GM操作）中使用，可参考example样例。该限制待编译器更新后移除。

  3. 使用RDMA的高阶接口前，需要先使用aclshmemx_rdma_config接口配置UB Buffer和sync_id等信息，且需要保证预留UB Buffer大小大于等于128字节。若不配置，则使用默认的190KB处的UB Buffer和EVENT_ID0作为接口内部的同步EVENT_ID。RDMA相关接口内部使用PipeBarrier<PIPE_MTE3>阻塞MTE3流水以确保RDMA任务下发完成。RDMA 引擎专用 Put/Get 接口的 src、dst 都必须指向对称内存，且各自的完整传输范围不得越过其所在的内存分配。通用 Put/Get 接口仍保留标准 RMA 操作数语义；但通过 ACLSHMEM_DATA_OP_ROCE 使能 RDMA 后，运行时可能按目标 PE 自动选择 RDMA，因此调用者必须预先保证两端都指向对称内存，无需判断单次调用实际使用的引擎。

  4. 使用SDMA的高阶接口前，需要先使用aclshmemx_sdma_config接口配置UB Buffer和sync_id等信息，且需要保证预留UB Buffer大小大于等于64字节。若不配置，则使用默认的191KB处的UB Buffer和EVENT_ID0作为接口内部的同步EVENT_ID。

  5. 使用UDMA的高阶接口前，可使用aclshmemx_set_udma_config接口配置UB Buffer和sync_id等信息，且需要保证预留UB Buffer大小大于等于128字节。若不配置，则使用默认的189KB处的UB Buffer和EVENT_ID0作为接口内部的同步EVENT_ID。UDMA高阶接口默认通过PIPE_MTE3 staging下发WQE，该UB Buffer用于暂存一块完整WQE。

  6. A2 16卡机型：NPU分为前八卡后八卡两个8P Fullmesh组，每个8P组内通过HCCS总线完成两两互联，两个8P Fullmesh组之间通过PCIe-SW完成互连，因此不支持直接使用MTE接口在跨组NPU间完成数据搬运。部分example用例使用MTE搬运接口，单机用例请勿跨组指定NPU，以防发生未知报错（如流同步失败等）。

  7. A3 D2H/D2rH等功能，需要确保Host内存（DRAM）可用空间大于aclshmemx_init_attr_t初始化过程中pe分配的local_mem_size大小。因为HCCS总线上DRAM地址范围是固定的，部分环境上并不是所有DRAM都在HCCS固定的总线地址范围内，只有和HCCS总线固定的地址交集部分才是可用的DRAM空间。确认DRAM可用空间方法：通过lsmem查询本机物理地址范围，和如下4个地址区间取交集（0x29580000000-0x34000000000， 0xa9580000000-0xb4000000000， 0x129580000000-0x134000000000， 0x1a9580000000-0x1b4000000000），得到具体可用的DRAM容量。如果没有交集，表示当前没有可用DRAM空间或可用空间小于配置的local_mem_size，则不支持该功能。

SHMEM 常见问题

内存分配相关问题

aclshmem_malloc多卡分配非对称共享内存

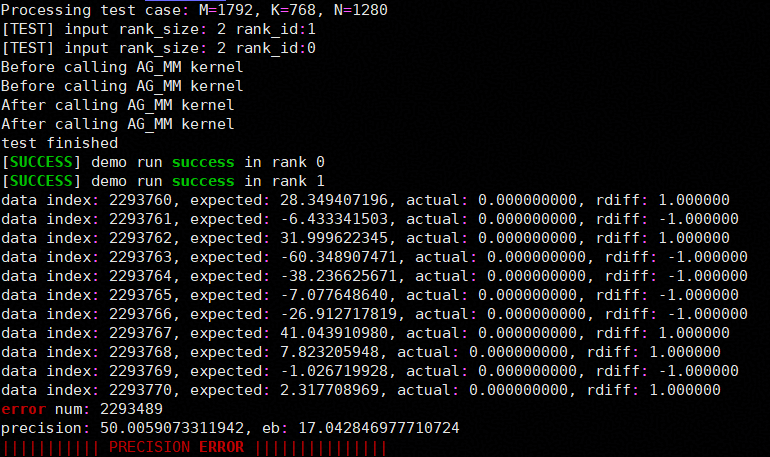

Q: 算子精度问题，无error日志，发现共享内存访问到的数据异常

算子精度报错

错误示例代码:

以example目录下的sdma为例，以下为非对称共享内存分配的简单示例场景：

// Inappropriate calling of aclshmem_malloc
void *symmTest = nullptr;
symmTest = aclshmem_malloc(((rank_id + 1) * 1024 * 1024) * sizeof(__fp16));

void *symmPtr = aclshmem_malloc((204 * 1024 * 1024) * sizeof(__fp16));
uint8_t *gmSymmetric = (uint8_t *)symmPtr;

... ...

aclshmem_free(symmPtr);
if (symmTest != nullptr) {
    aclshmem_free(symmTest);
}

A: 可使用debug模式排查共享内存分配对称性问题

debug模式开启方法：在代码仓根目录下执行：

  • A2/A3 平台：bash scripts/build.sh -examples -debug

  • Ascend950 平台：bash scripts/build.sh -soc_type Ascend950 -examples -debug

此时执行代码获得如下报错，确认错误为使用aclshmem_malloc接口分配了非对称的共享内存

开启debug模式后错误日志

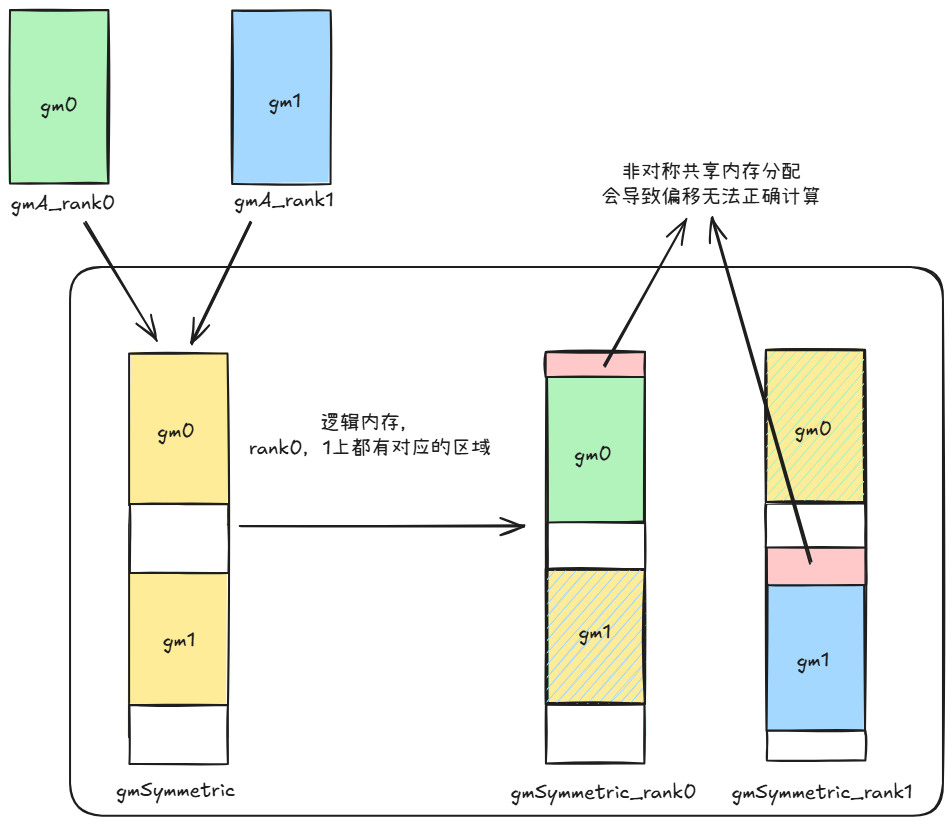

错误原因分析示意图:

修正方式: 确保每个rank分配相同大小的共享内存

共享内存非对称分配

aclshmemx_set_attr_uniqueid_args对每个pe设置了不同的local_mem_size

Q: 提示local size diffs

错误调用代码片段:

aclshmemx_init_attr_t attributes;
aclshmemx_uniqueid_t uid = ACLSHMEM_UNIQUEID_INITIALIZER;

int64_t local_mem_size = (1024 + pe * 2) * 1024 * 1024;
if (pe == 0) {
    status = aclshmemx_get_uniqueid(&uid);
}

MPI_Bcast(&uid, sizeof(aclshmemx_uniqueid_t), MPI_UINT8_T, 0, MPI_COMM_WORLD);
status = aclshmemx_set_attr_uniqueid_args(pe, pe_size, local_mem_size, &uid, &attributes);
status = aclshmemx_init_attr(ACLSHMEMX_INIT_WITH_UNIQUEID, &attributes);

错误日志:


注意:

  1. 日志中显示的实际分配大小和local_mem_size大小有6MB的差异为shmem框架内部使用空间

  2. 此处local_mem_size大小为2MB对齐，若尝试分配其他大小如1025 * 1024 * 1024可能会出现不同的错误信息:


A: 应保证aclshmemx_init_attr_t初始化过程中每pe分配的local_mem_size大小一致

IP/PORT配置相关问题

绑定端口被占用

Q: 尝试使用的ip/port已被占用，错误日志如图

  1. 端口被占用错误日志:

    端口被占用

  2. ip不可用错误日志1:

    ip不可用1

  3. ip不可用错误日志2:

    ip不可用2

A: 逐步排查ip及端口可用情况

  1. 确认ip是否符合预期

  2. 检查端口是否被占用，netstat -tuln | grep <端口号>

  3. 调整环境变量SHMEM_UID_SESSION_ID及实际执行文件所使用的ip及端口号

default 模式同一端口多次初始化失败

Q: 使用 default 模式（ACLSHMEMX_INIT_WITH_DEFAULT）时，对同一端口进行多次初始化（例如在同一进程中创建多个实例，或重复调用初始化接口而未更换端口），出现端口已被占用的错误

错误日志特征：

  • address in use for bind listen on ... 或 ACC_LINK_ADDRESS_IN_USE

  • startup acc tcp server on port: ... already in use.

  • bind failed / bind socket fail

A: default 模式下每次初始化都会绑定一个独立端口。若端口已被前一个实例占用（未 finalize），则再次初始化会因端口冲突而失败。解决方案

  1. 多实例场景：设置 SHMEM_INSTANCE_PORT_RANGE=start:end，并将 ip_port 中的端口设为 0（如 tcp://127.0.0.1:0），框架会根据 instance_id 自动分配 start_port + instance_id 作为实际端口，保证各实例使用不同的端口。

  2. 单实例多次初始化场景：确保每次初始化时使用不同的可用端口，或确保上一次初始化已完成 finalize 释放端口后再进行下一次初始化。

未通过环境变量配置ip/port，且使用自动搜索可用网口时失败

Q: SHMEM_UID_SESSION_ID和SHMEM_UID_SOCK_IFNAME均未配置时自动搜索可用网口（IPv4/IPv6均可，排除lo/docker/veth/br-/virbr/tun/tap等虚拟接口），查询失败时错误日志如下

session_id_sock_ifnam_not_set

A: 应手动配置可用的SHMEM_UID_SESSION_ID或SHMEM_UID_SOCK_IFNAME

配置示例:

  • SHMEM_UID_SESSION_ID:

    SHMEM_UID_SESSION_ID=127.0.0.1:1234

    SHMEM_UID_SESSION_ID=localhost:8888

  • SHMEM_UID_SOCK_IFNAME:

    SHMEM_UID_SOCK_IFNAME=[6666:6666:6666:6666:6666:6666:6666:6666]:886

    SHMEM_UID_SOCK_IFNAME=enpxxxx:inet4 取ipv4

    SHMEM_UID_SOCK_IFNAME=enpxxxx:inet6 取ipv6

    SHMEM_UID_SOCK_IFNAME=eth0 自动探测可用协议（优先ipv4）

注意: 同时配置时只读取SHMEM_UID_SESSION_ID

RDMA相关问题

同端口通信需开启端口桥

Q: 1825 网卡单机多 NPU 共用同一物理端口，RDMA 通信失败

A: 1825 网卡在单机多 NPU 场景下，若多个 NPU 共用同一物理端口，两个 NPU 间的 RDMA 流量会从该端口发出、经交换机后从同一端口返回。交换机默认丢弃此类同源同宿报文，导致通信失败。需在交换机对应接口开启端口桥（port bridge）功能

详细说明：配置端口桥功能

操作步骤：

  1. 确认 NPU 所连交换机端口，首先需要了解物理连线，明确网卡各端口与 NPU 卡的对应关系（即哪些 NPU 共用同一网卡端口）。

    常用排布参考（8卡机型）：

    NPU 卡

    网卡设备

    0、1

    hrn5_1

    2、3

    hrn5_0

    4、5

    hrn5_3

    6、7

    hrn5_2

    例如，若需要 NPU 6 和 NPU 7 之间通信，二者共用 hrn5_2 端口，需在交换机对应的 hrn5_2 端口上开启端口桥。

    • 通过 ibv_devinfo 或 hiroce5 gids 查看网络设备（net_dev 列）：

      ibv_devinfo
# 或
hiroce5 gids

    • 通过 ifconfig <net_dev> 或 ip link show <net_dev> 查看对应接口的 MAC 地址：

      ifconfig <net_dev>
# 或
ip link show <net_dev>

    • 根据该 MAC 地址，在交换机上查询对应端口号：

      display mac-address | include <mac-address>

    注：上述命令中的 <net_dev> 需替换为上一步查询到的实际网络设备名（如 enp3s0），<mac-address> 需替换为上一步查询到的实际 MAC 地址（格式如 aabb-ccdd-eeff）。

    注：若需查询 NPU 6、7（共用 hrn5_2，需端口桥）或 NPU 5、6（跨 hrn5_3 与 hrn5_2，无需端口桥）对应的交换机端口，需先在这两组 NPU 之间各进行一次 RDMA 通信（例如运行 rdma_demo），使交换机学到对应的 MAC 表项，否则 display mac-address 可能查不到对应记录。

  2. 登录交换机，进入系统视图：system-view

  3. 进入对应接口（以 100GE1/0/1 为例，按实际替换）：

    interface 100GE1/0/1

  4. 开启端口桥：

    port bridge enable

  5. 提交：commit

  6. 验证：display current-configuration | include port bridge，输出含 port bridge enable 即成功。

  7. 多个接口需同端口通信时，对每个接口重复 3-5。

配置完成后，在使用相同网卡端口的 NPU 卡上运行 rdma_demo 即可验证通信是否正常。

通信丢包

Q: 使能RDMA(RoCEv2)后，网络出现丢包现象

A: 检查交换机和端侧的TC与SL配置是否正确，如果不一致会出现丢包现象。可以参考环境变量说明对环境变量HCCL_RDMA_TC和HCCL_RDMA_SL进行设置

RDMA 端口分配规则

SHMEM 在 Ascend950 使用 v2 RDMA 传输管理器（device_rdma_transport_manager_v2.cpp）进行设备间 RoCE 建链，端口分配规则如下：

常量定义

常量

值

说明

RDMA_PORT_PREFIX

60032

端口号基数

MAX_RANKS_PER_NIC

16

同一网卡/IP 下允许的最大 rank 数

端口计算公式

端口

公式

范围

Endpoint 端口 (devicePort_)

60032 + rankId % 16

60032 ~ 60047

Channel 端口 (channelPort)

60032 + (srv%16)×16 + (cli%16)

60032 ~ 60287

其中 srv 为 server rank（rankId 较小者），cli 为 client rank（rankId 较大者）。每对 (srv%16, cli%16) 独立映射到唯一端口，不依赖 rankCount_，万卡集群中同一 NIC 内也不会产生端口碰撞。

端口使用总数

同一 NIC（同一 IP）上，channel 最多占用 16×16=256 个端口（范围 60032~60287）。所有端口值 ≤ 60287 ≪ 65535，不会溢出 uint16_t。

同网卡 rank 数限制

同一 RDMA NIC / 同一 IP 下最多允许 16 个 rank。Connect() 阶段会执行 ValidateRanksPerNic() 校验：遍历 rankInfo_ 统计与 deviceIp_ 同 IP 的远端 rank 数量，超过 MAX_RANKS_PER_NIC 时打印错误并返回 ACLSHMEM_INVALID_PARAM。

错误示例（17 个 rank 公用同一 IP）：

rank[16] ranks per NIC/IP exceeded: 17 > 16, conflict rank: 16

跨 NIC 端口复用

不同 NIC 使用不同 IP 地址，RDMA 连接五元组 (src_ip, src_port, dst_ip, dst_port, protocol) 不同，跨 NIC 端口复用不冲突。

建链失败检查

Q: RDMA 建链报错 HcommChannelCreate failed: 19（HCCL_E_NETWORK）

A: 该错误通常为 RDMA QP 状态迁移（INIT→RTR）超时，与端口分配无关。请依次检查

  1. 确认端口未被占用：netstat -tuln | grep 60032-60287

  2. 确认同网卡/IP 下 rank 数不超过 16（参考上方端口分配规则）

  3. 确认 GID index 两端一致：日志中 gid_idx 字段

  4. 确认 RDMA 网卡间 IP 层可达：ping <对端RDMA_IP>

  5. 检查交换机 PFC/ECN 无损网络配置

卡间同步Device侧执行卡死

Q: 在算子代码中调用RDMA卡间同步接口 aclshmemx_roce_sync_all, aclshmemx_roce_barrier_all, aclshmemx_roce_barrier, aclshmemx_roce_team_sync出现某几个PE执行卡死

A: 确保当前调用上述接口的算子只在AIV上执行

调试相关

编译问题

Q:自行添加”-O0 -g”编译选项调试，编译出错，”bisheng: error: xxxxx will be ignored. [-Werror -Woption-ignored]”

A:SHMEM根目录的CMakeLists.txt的-Werror选项导致编译器告警被作为错误处理，注释掉-Werror编译选项即可解决

算子问题

Q:算子使用”-O0 -g”编译选项编译后，运行出错，”min stack size is xxx, larger than current process default size 32768. Please modify aclInit json, and reboot process.”

A:在aclInit()接口传入的json文件中，配置更大的栈空间

配置参考
